Présentation du produit :

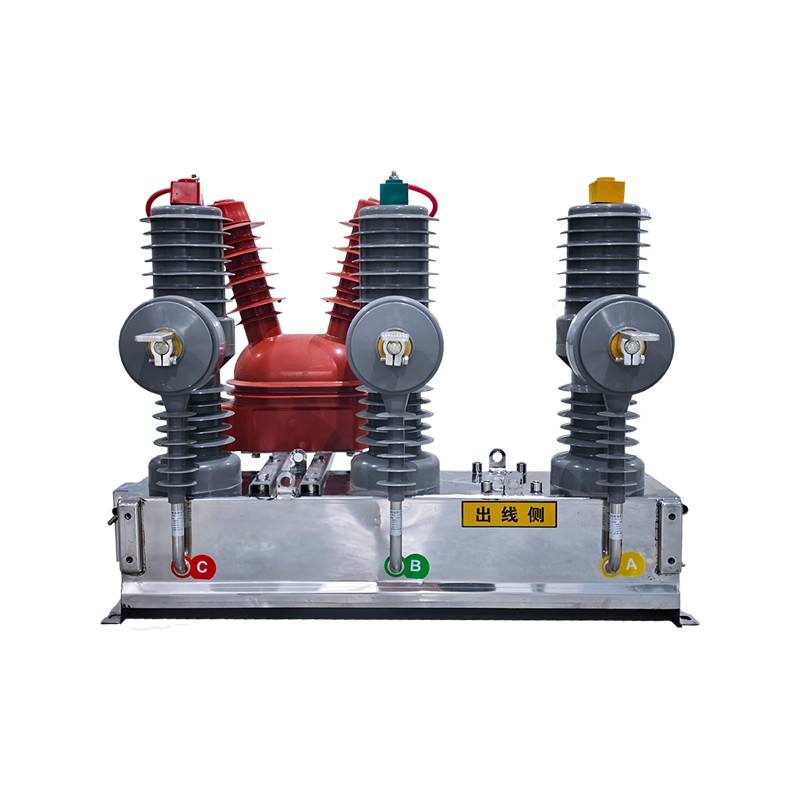

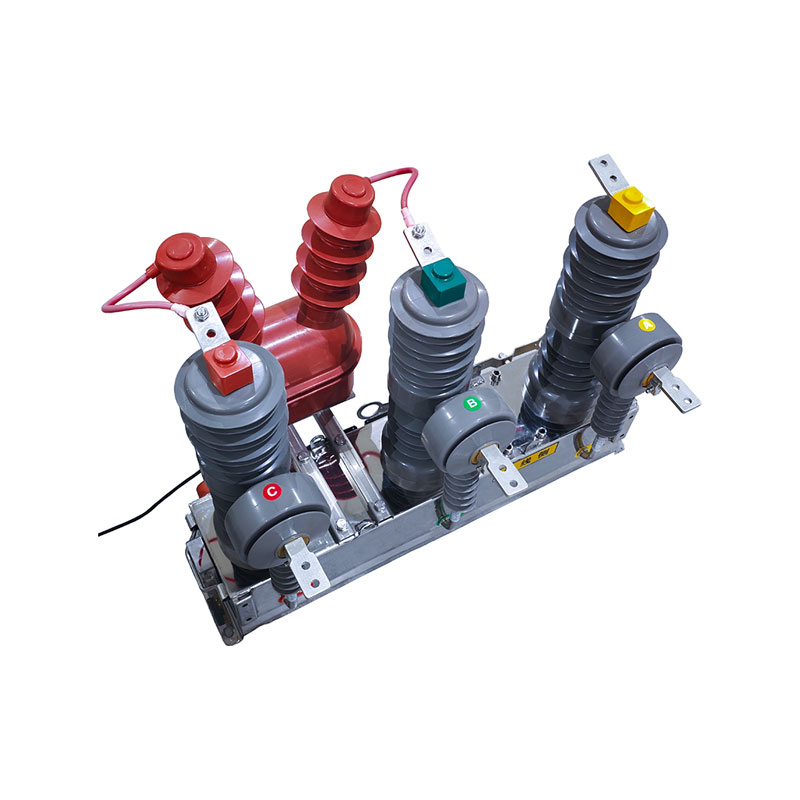

Le disjoncteur à vide haute tension alternatif extérieur ZW□-12/T630-25 est un dispositif clé conçu pour les lignes aériennes de distribution de 12 kV. En intégrant profondément l'unité de commutation primaire avec le terminal secondaire de mesure, de contrôle et de protection, elle est largement utilisée dans des applications telles que la sectionnalisation de lignes, les connexions de liaison et les points de démarcation des clients. L'appareil permet le contrôle de ligne et la gestion des pannes tout en prenant en charge les exigences d'automatisation de la distribution.
Du côté primaire, le composant central est un disjoncteur à vide monté sur pôle, équipé de transformateurs de courant, de transformateurs de tension, de condensateurs de prise de courant et, dans certaines configurations, d'interrupteurs de déconnexion simple ou double face. Du côté secondaire, une unité terminale d'alimentation (FTU) est fournie en standard, intégrant des modules de mesure, de protection et de communication. Tous les composants sont interconnectés via des connecteurs aéronautiques de qualité militaire et des câbles entièrement isolés avec des interfaces standardisées, réduisant ainsi les risques de câblage sur site.
Caractéristiques techniques :
1. Forte adaptabilité structurelle :
Le produit adopte généralement une structure polaire indépendante triphasée, empêchant les défauts monophasés de se transformer en courts-circuits triphasés. L'enceinte est fabriquée à partir de matériaux résistants à la corrosion tels que l'acier inoxydable S304, avec un niveau de protection allant jusqu'à IP67, offrant une résistance à l'humidité et à la condensation et une adéquation aux environnements extérieurs difficiles, notamment les régions à forte salinité, à haute altitude et extrêmement froides. La conception globale légère, avec certains modèles pesant ≤130 kg, facilite l'installation extérieure montée sur poteau.
2. Protection complète de la sécurité :
Un verrouillage mécanique complet est fourni. Par exemple, l'interrupteur de déconnexion ne peut pas être ouvert lorsque le disjoncteur est fermé et il ne peut être actionné qu'après l'ouverture du disjoncteur, empêchant ainsi des opérations incorrectes. De plus, les poteaux adoptent une technologie d'isolation solide en résine époxy, caractérisée par une faible décharge partielle et des performances d'isolation stables, garantissant ainsi davantage la sécurité de fonctionnement.
3. Capacité fiable de commutation et de gestion des pannes :
Le disjoncteur prend en charge les opérations d'ouverture et de fermeture manuelles et motorisées. Associé à des interrupteurs à vide, il peut interrompre de manière fiable les courants de court-circuit jusqu'à 20 kA, avec une capacité de coupure de court-circuit allant jusqu'à 30 opérations. L'appareil est équipé de fonctions de refermeture automatique, avec des temps et des intervalles de refermeture réglables. Il peut identifier avec précision et isoler rapidement les défauts tels que la mise à la terre monophasée et les courts-circuits phase à phase, minimisant ainsi la portée des pannes. Dans les applications de démarcation client, il peut automatiquement effacer les défauts côté client et télécharger des informations sur les défauts.
4. Configuration flexible et extensibilité :
Le mécanisme de fonctionnement peut être sélectionné comme étant de type à ressort ou à aimant permanent. Le type et le rapport des transformateurs de courant et de tension peuvent être configurés de manière flexible, avec des CT de phase et des CT homopolaires combinés selon les besoins. Plusieurs séries de terminaux intelligents sont disponibles. De plus, les interfaces sont réservées aux fonctions d'extension telles que la surveillance de la température et des décharges partielles, permettant la compatibilité avec divers capteurs intelligents et prenant en charge les futures mises à niveau de l'intelligence du réseau de distribution.
5. Conception orientée vers l'environnement :
Le produit adopte une conception sans huile et n’utilise pas de SF₆ ni d’autres gaz à effet de serre. L'isolation et l'interruption sont obtenues grâce à l'isolation de l'air et à la technologie d'extinction d'arc sous vide. Lors de la fabrication, des concepts de conception légers et intégrés sont appliqués pour réduire l'utilisation de résine époxy et de matériaux ferromagnétiques, en s'alignant sur les objectifs environnementaux de réduction du carbone dans les réseaux de distribution. Après le démantèlement, l’équipement réduit également la pression d’élimination environnementale.
