Présentation du produit :

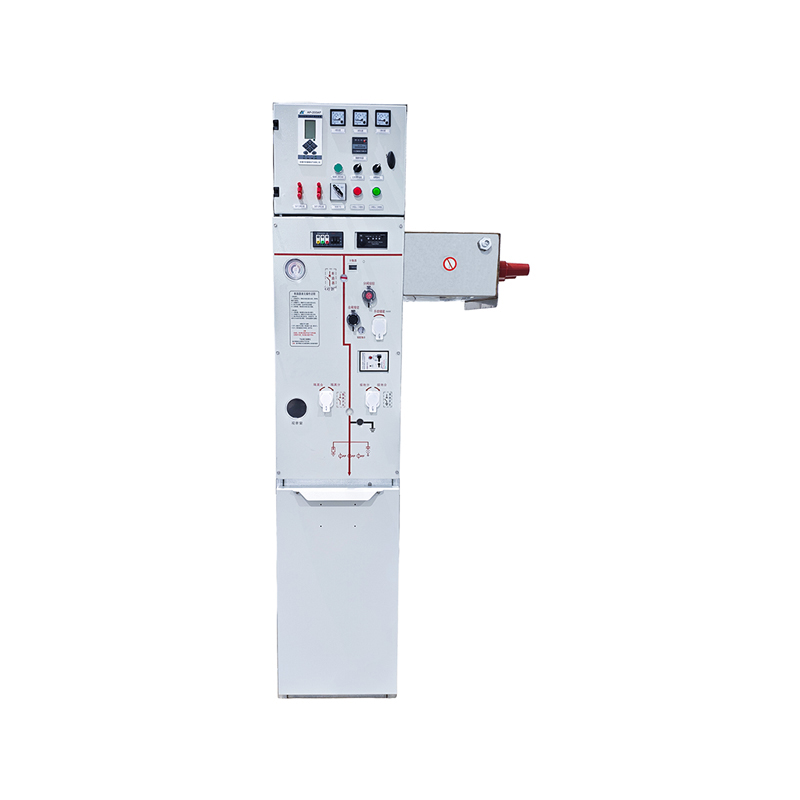

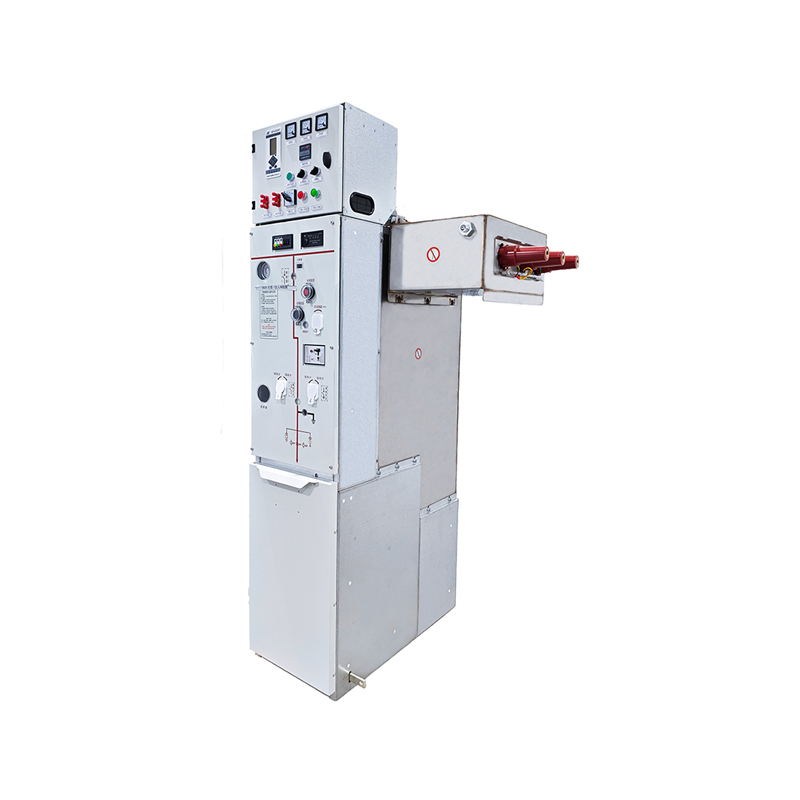

L'appareillage de commutation à fermeture métallique isolé au gaz respectueux de l'environnement WMHXGN-12 est un appareillage de commutation à fermeture métallique conçu et développé indépendamment par Wanma Technology Co., Ltd., adhérant aux principes de conception respectueux de l'environnement. Il utilise une isolation gazeuse respectueuse de l'environnement et une technologie d'extinction d'arc sous vide, offrant des avantages tels qu'une structure simple, une petite taille, un faible coût, un fonctionnement sans entretien et une alimentation électrique sûre et fiable. Il est largement utilisé dans les petites sous-stations de distribution et les sous-stations conditionnées dans les zones résidentielles urbaines, les immeubles de grande hauteur, les usines, les aéroports, les chemins de fer et les bâtiments publics.
Environnement d'exploitation :
Température ambiante : Température maximale 40℃, température -25℃, différence de température quotidienne 25K
Altitude : ≤1000m
Intensité du rayonnement solaire : 0,1 W/cm²
Niveau de pollution : d
Humidité : Humidité relative quotidienne moyenne ≤95 %
Résistance aux tremblements de terre (accélération horizontale) : 2 m/s²
Pour des environnements d'exploitation spéciaux différents des conditions ci-dessus, tels qu'une altitude élevée, une basse température ou une pollution grave, l'utilisateur doit consulter le fabricant lors de la commande.
Caractéristiques techniques :
1. L'appareillage de commutation à isolation gazeuse et métal fermé respectueux de l'environnement WMHXGN-12 utilise du gaz respectueux de l'environnement (air sec) pour remplacer le SF6 traditionnel comme milieu isolant. Les fuites de gaz ne sont pas polluantes et aucune récupération ni traitement supplémentaire du gaz n’est nécessaire pendant tout le cycle de vie de l’équipement, réduisant ainsi considérablement la charge environnementale. L'équipement est fabriqué à partir de matériaux non toxiques et inoffensifs, et les matériaux peuvent être recyclés après le démantèlement, réduisant ainsi encore davantage l'impact environnemental.
2. Le circuit principal primaire est scellé dans une boîte à gaz en acier inoxydable S304 de 3 mm d'épaisseur, avec un niveau de protection IP67 et un taux de fuite annuel de ≤0,01 %. L'interrupteur principal utilise un interrupteur à vide stable et fiable comme composant principal pour couper et effectuer les opérations du disjoncteur et du commutateur de charge. Il présente un petit espace de contact, un temps d'arc court et une usure minimale des contacts lors de l'interruption des courants de défaut. La transmission mécanique légère améliore non seulement la durée de vie mécanique de l'interrupteur, mais l'interrupteur à vide dans le circuit de mise à la terre permet également plusieurs opérations de mise à la terre, répondant aux exigences de fonctionnement fréquentes du réseau électrique. 1. L'utilisation d'un interrupteur d'isolation/mise à la terre à trois positions comme point de déconnexion visible permet une observation claire des positions ouverte et fermée de l'interrupteur d'isolation/mise à la terre, facilitant la confirmation intuitive de l'état de l'équipement par le personnel de maintenance ; une double protection avec verrouillages mécaniques et électriques assure un fonctionnement stable et fiable du produit ; une vanne antidéflagrante et un canal de décompression sont configurés au fond du réservoir de gaz, permettant un soulagement rapide de la pression lorsque la pression interne augmente anormalement, évitant ainsi d'endommager le personnel et les équipements environnants en raison de la rupture du réservoir de gaz.
3. Adoptant une conception modulaire, il peut combiner diverses unités fonctionnelles telles que des disjoncteurs, des commutateurs de charge, des PT et des jeux de barres via des connecteurs de jeux de barres. Il prend également en charge les méthodes d'expansion des jeux de barres latéraux ou supérieurs, permettant une combinaison flexible de solutions en fonction des besoins de distribution d'énergie, s'adaptant aux exigences d'installation dans différents scénarios tels que les zones résidentielles urbaines, les aéroports, les tunnels et les zones côtières ;
4. La structure de l'armoire est compacte, certaines armoires de produits ne mesurant que 375 mm de large, et adopte une disposition de module de jeu de barres supérieur, d'interrupteur de mise à la terre d'isolation à trois positions central et de disjoncteur inférieur, optimisant l'utilisation de l'espace interne tout en réduisant le volume. Sa conception légère facilite également le transport et l'installation sur site ; des armoires individuelles peuvent être assemblées sur site, évitant ainsi les inconvénients de transport et d'installation causés par plusieurs armoires combinées.

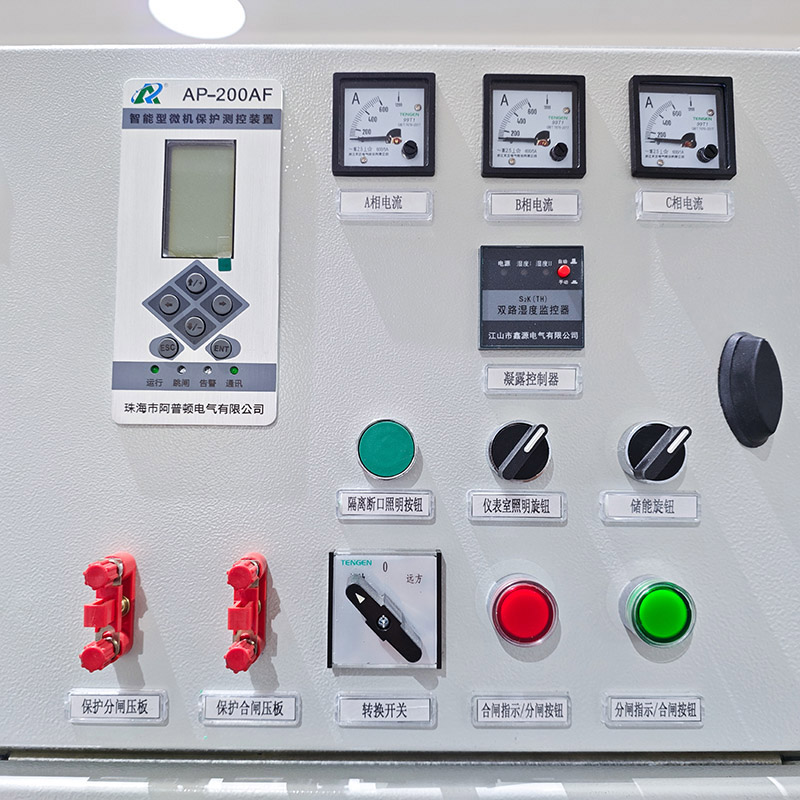

5. Des interfaces intelligentes et des positions d'installation de capteurs sont réservées, permettant la configuration de composants de surveillance de quantité non électriques tels que la température, l'humidité et la pression d'air. Associé à une unité de mesure et de contrôle intelligente de protection intégrée par micro-ordinateur, il peut collecter des données de fonctionnement et des informations d'état de l'équipement en temps réel. Certains produits peuvent également être équipés de vidéosurveillance, de mesure de température infrarouge et d’autres équipements pour surveiller des données clés telles que l’augmentation de la température de contact et la position du commutateur. Grâce à une interface de communication de données universelle, il peut être connecté au système d'automatisation de la sous-station pour réaliser des fonctions de contrôle à distance, de mesure à distance et de signalisation à distance, permettant la surveillance à distance de l'état de fonctionnement de l'équipement, l'avertissement de panne et la communication de données, répondant aux exigences du State Grid en matière d'exploitation et de maintenance sans surveillance des sous-stations de distribution, réduisant considérablement les coûts d'exploitation et de maintenance manuels.
