Unité principale extérieure préfabriquée à anneau fermé

Présentation du produit :

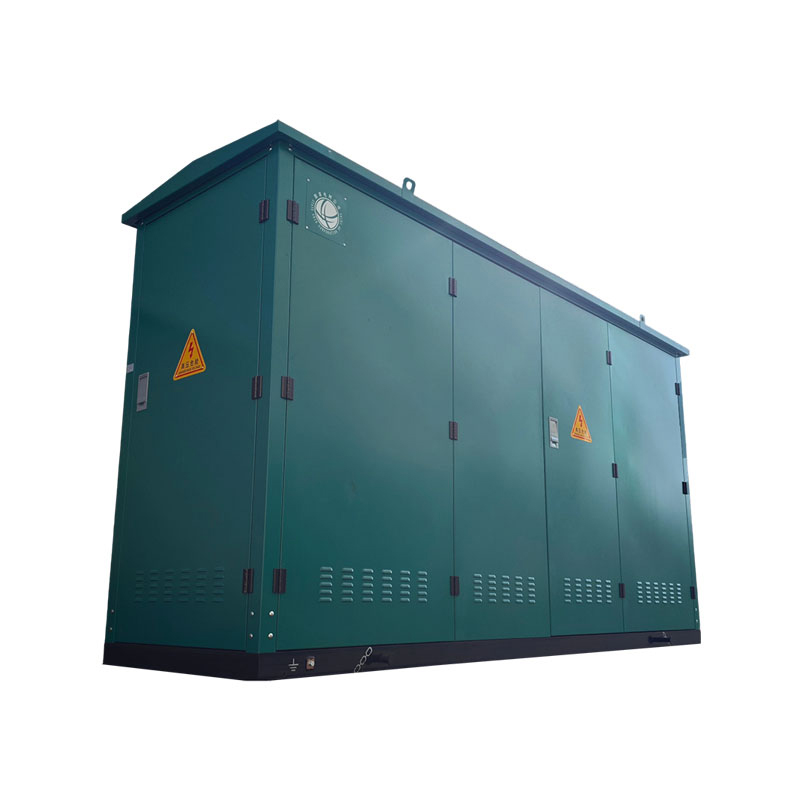

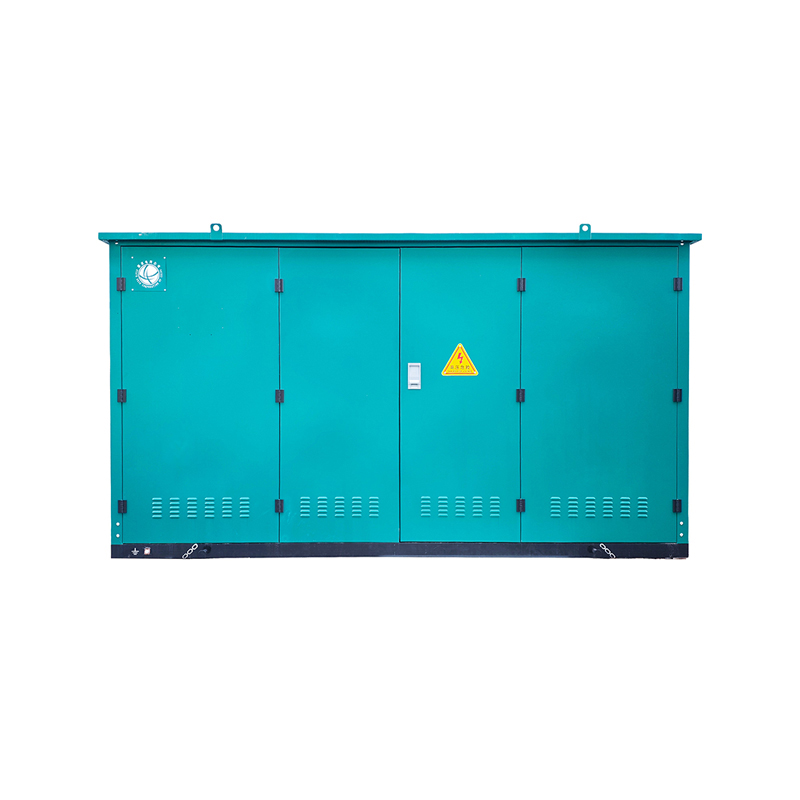

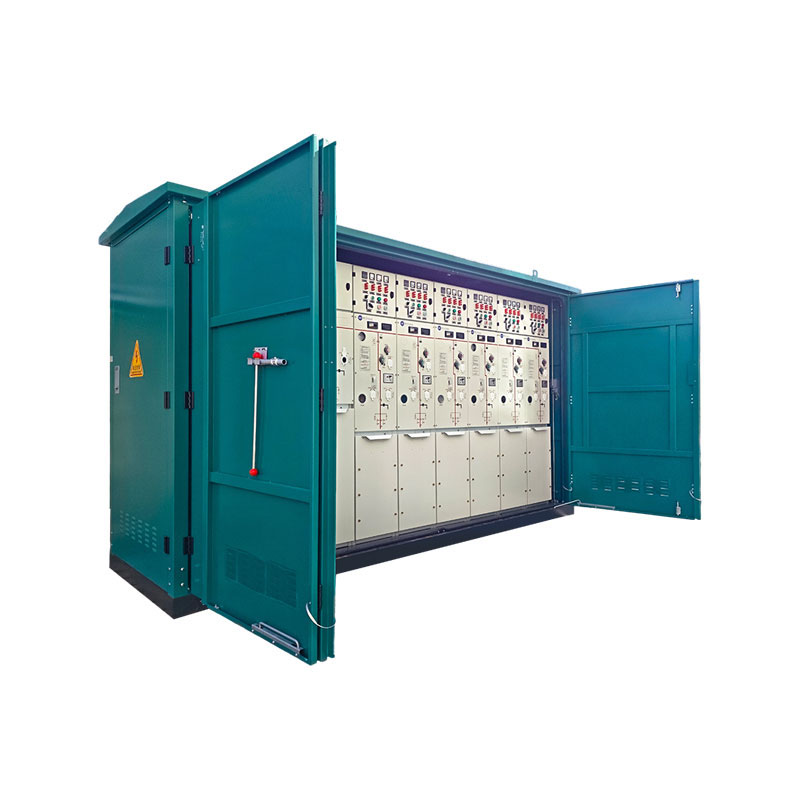

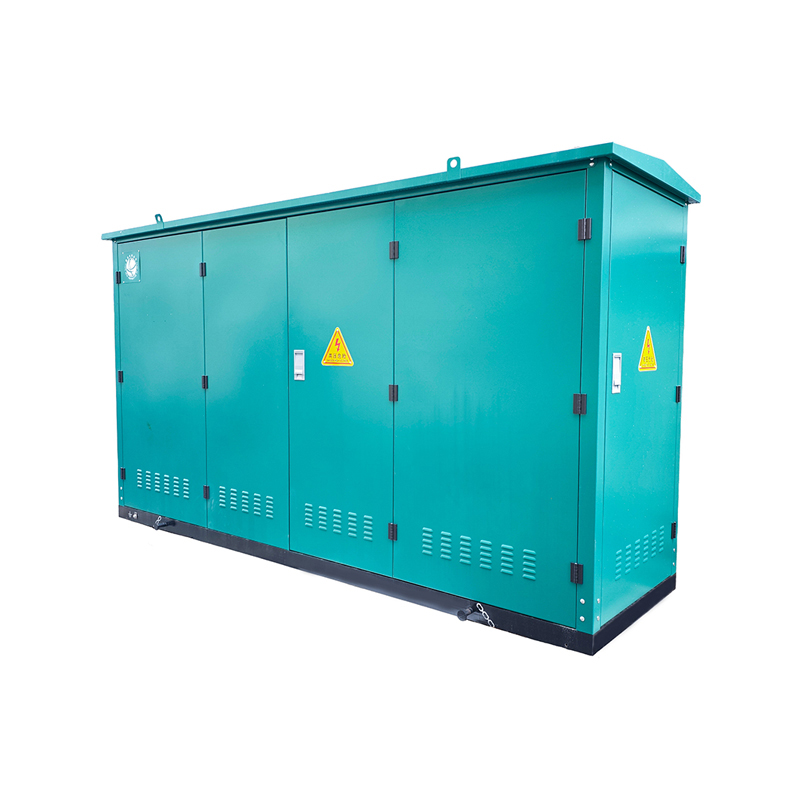

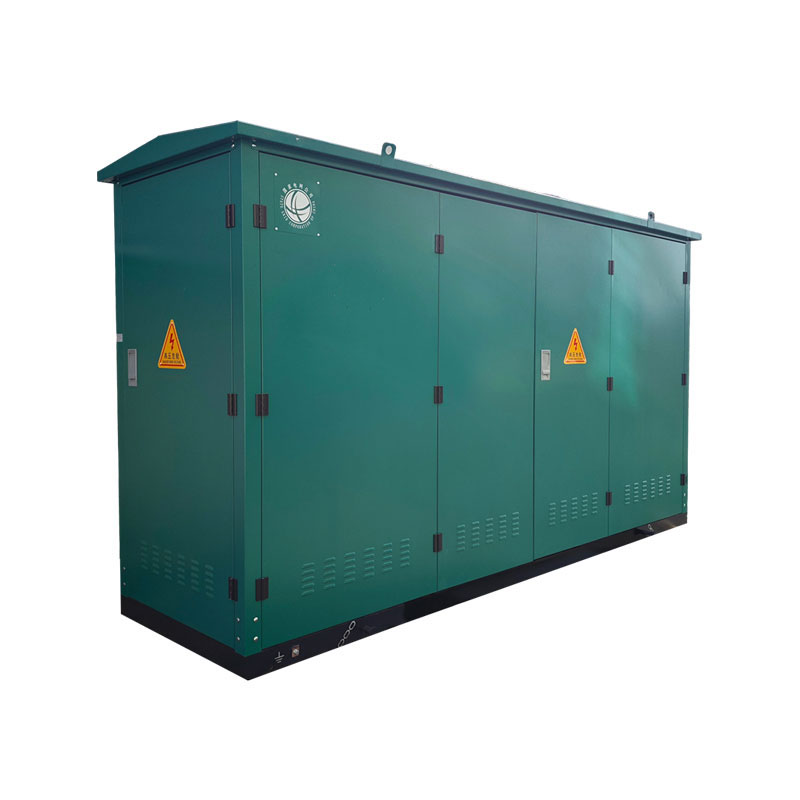

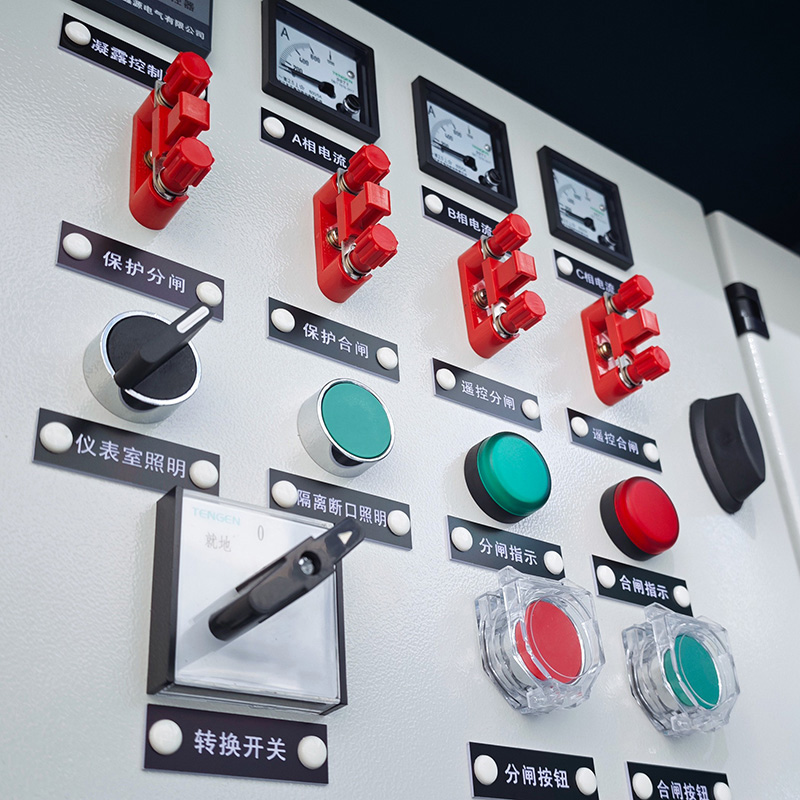

L'unité principale annulaire fermée préfabriquée extérieure WMXGW-12 est un équipement intégré intelligent lancé par Wanma Technology Co., Ltd. en réponse aux dernières normes de la State Grid Corporation of China, à savoir « Normes techniques pour les équipements de distribution primaires et secondaires intégrés » et « Schéma de conception et de personnalisation standardisé pour les unités principales annulaires (boîtes) de 12 kV ».  Il intègre des technologies avancées telles que des transformateurs de tension et de courant, des dispositifs de mesure de température à décharge partielle, des modules de mesure des pertes de puissance et un filtrage transitoire des défauts à grande vitesse. Le produit se compose principalement d'un boîtier extérieur, d'unités d'entrée/sortie, d'unités d'alimentation, d'unités d'équipement de jeu de barres, d'une unité DTU centralisée et de câbles de connexion. Il peut collecter des signaux tels que le courant, la tension, la fréquence, le courant homopolaire, la puissance active, la mesure des pertes de ligne, la décharge partielle et la température du câble. Il possède des fonctions avancées telles que l'identification de la tension de ligne, la détection et le signalement des dépassements de tension et de charge, ainsi que la détection et le traitement des défauts de court-circuit, répondant aux exigences de l'automatisation du réseau de distribution.

Environnement d'exploitation :
Température ambiante : Température maximale 40℃, température -25℃, différence de température quotidienne 25K
Altitude : ≤1000m
Intensité du rayonnement solaire : 0,1 W/cm²
Niveau de pollution : d
Humidité : Humidité relative quotidienne moyenne ≤95 %
Résistance aux tremblements de terre (accélération horizontale) : 2 m/s²
S'il existe des environnements d'exploitation spéciaux différents des conditions d'exploitation ci-dessus, tels qu'une altitude élevée, une basse température ou une pollution grave, l'utilisateur doit négocier avec le fabricant lors de la commande.

Caractéristiques techniques du produit :

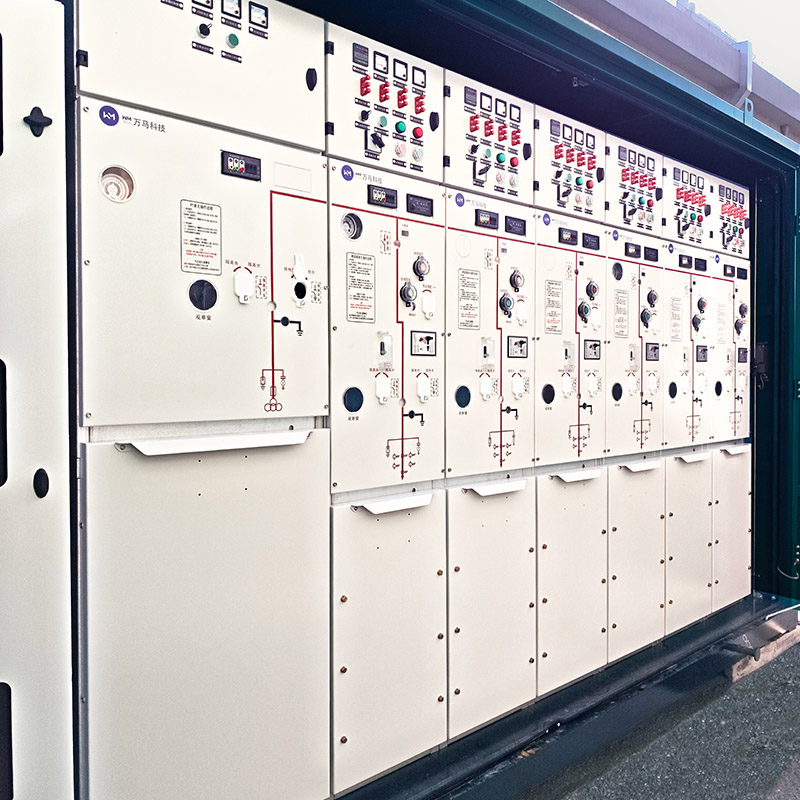

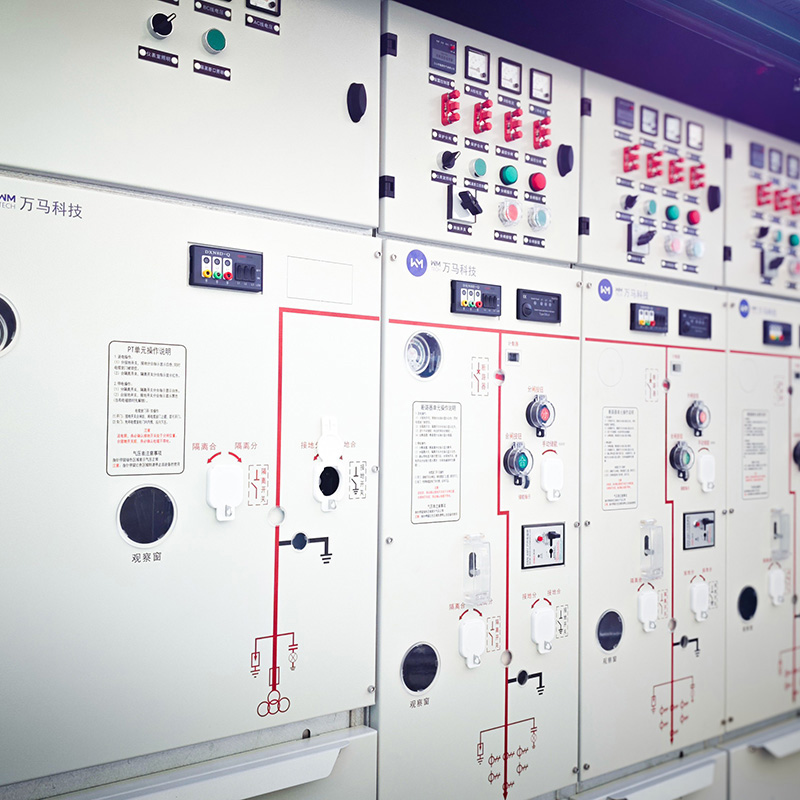

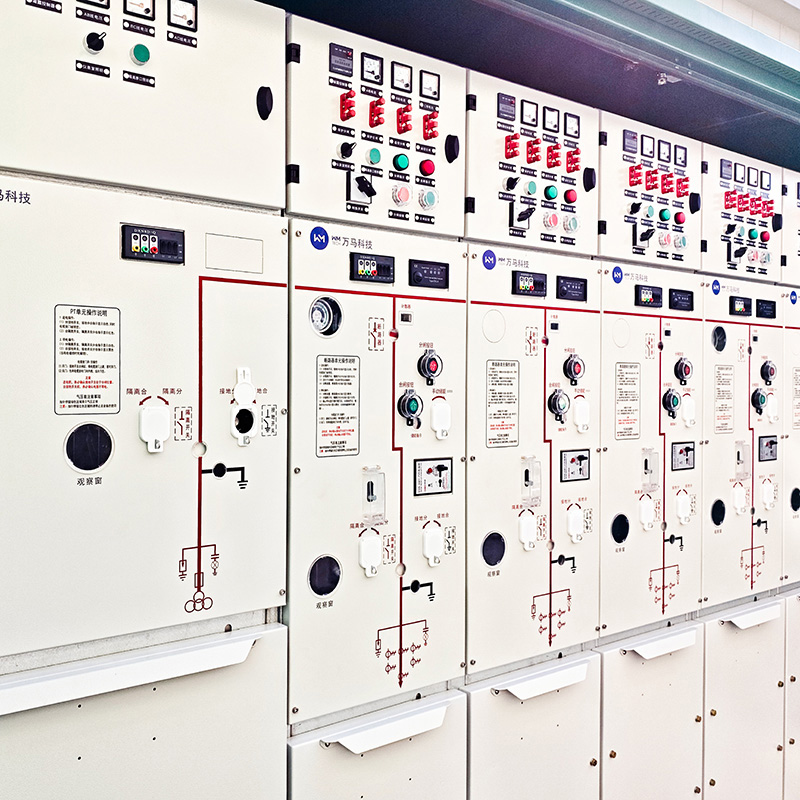

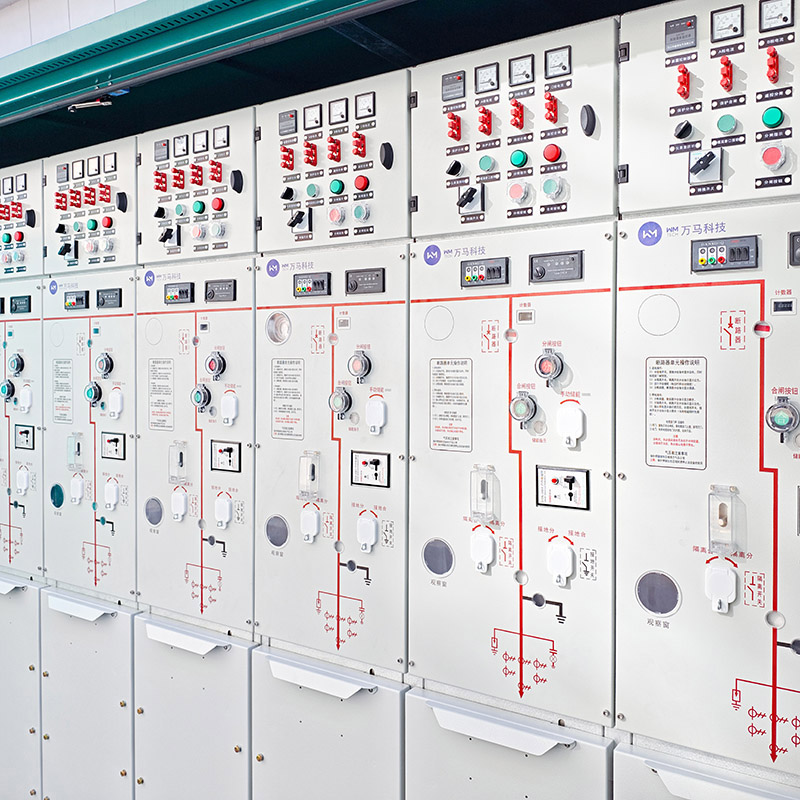

1. L'unité principale extérieure préfabriquée à anneau fermé intègre un appareillage de commutation isolé au gaz respectueux de l'environnement de 12 kV et d'autres équipements primaires avec des composants secondaires tels que le DTU centralisé, les transformateurs de courant et de tension et les modules de mesure, complétant ainsi l'assemblage global et le débogage en usine. Il utilise également des interfaces mécaniques, électriques et de communication standardisées, évitant les erreurs et les dangers cachés du câblage secondaire sur site, raccourcissant considérablement le cycle d'installation sur site et résolvant les problèmes de compatibilité des interfaces causés par l'installation séparée des équipements primaires et secondaires traditionnels.

2. Le côté principal de l'appareillage de commutation isolé au gaz respectueux de l'environnement abandonne le gaz SF6 à effet de serre à haute température, optant plutôt pour de l'air sec ou de l'azote de haute pureté comme milieu isolant. Le compartiment à gaz est scellé par soudage laser et une conception à pression micro-positive réduit les pertes de milieu.  Associé à une chambre d'extinction d'arc sous vide, il permet une commutation sans huile, ce qui se traduit par un temps d'arc court et une faible usure des contacts, répondant aux exigences de fonctionnement fréquentes des réseaux de distribution.

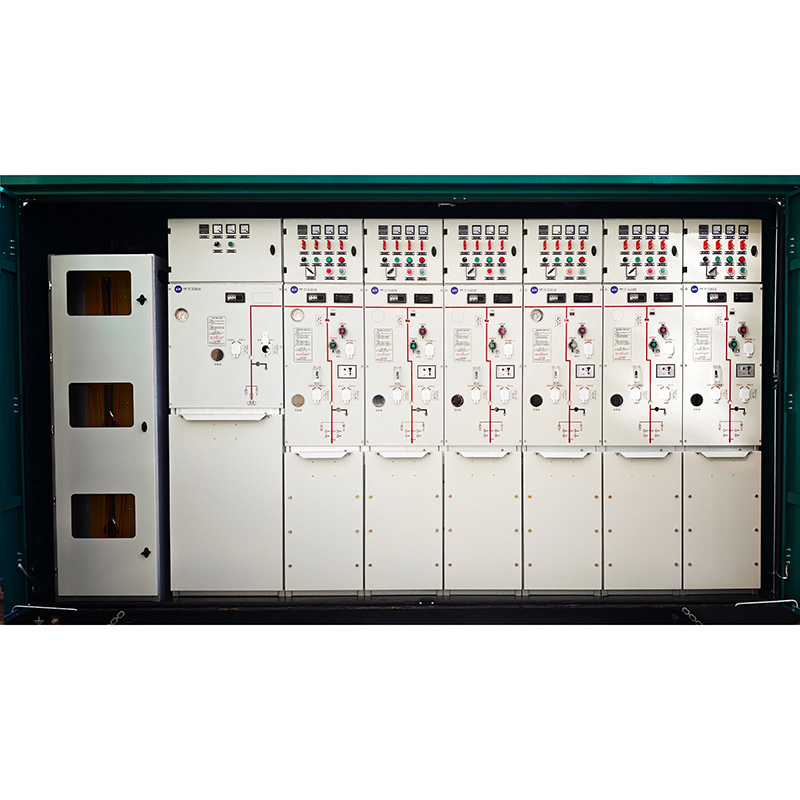

3. Le côté primaire permet une combinaison libre de différentes unités fonctionnelles telles que des disjoncteurs, des commutateurs de charge et des transformateurs de tension, répondant à divers schémas de distribution tels que les applications de rodage/démarrage, d'alimentation et de PT. Le DTU centralisé du côté secondaire peut contrôler 4 à 8 ensembles d'appareillages de commutation et prend en charge le contrôle de verrouillage des sectionneurs et des interrupteurs de mise à la terre. L'équipement prend en charge l'expansion fonctionnelle future, comme l'ajout de modules d'analyse harmonique et de composants de surveillance de la température et de l'humidité de l'environnement, ce qui le rend hautement adaptable aux besoins d'alimentation électrique à haute densité dans les zones centrales urbaines et aux scénarios de distribution conventionnels dans les réseaux électriques ruraux.

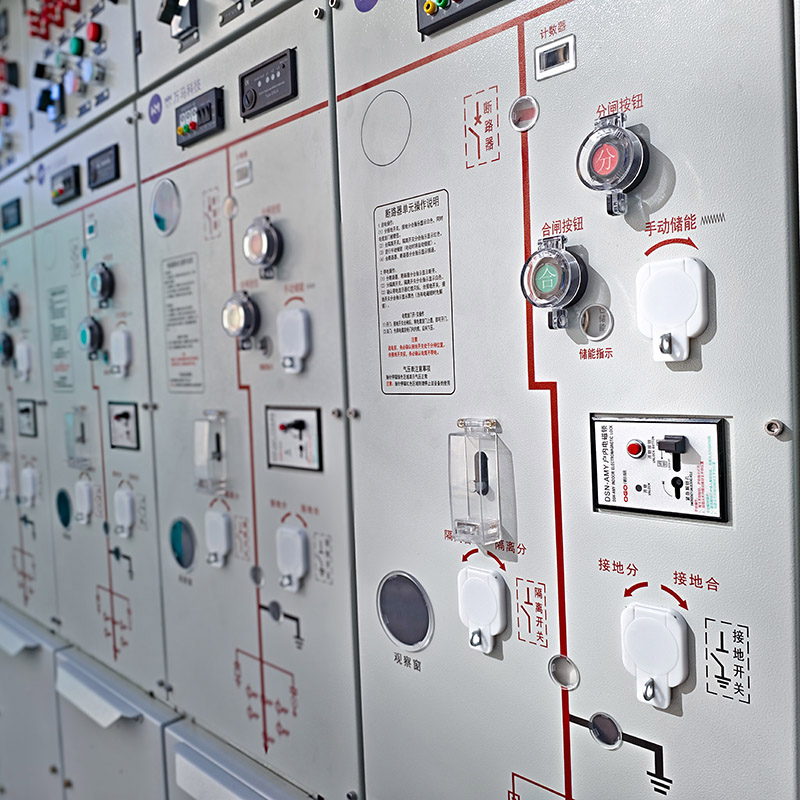

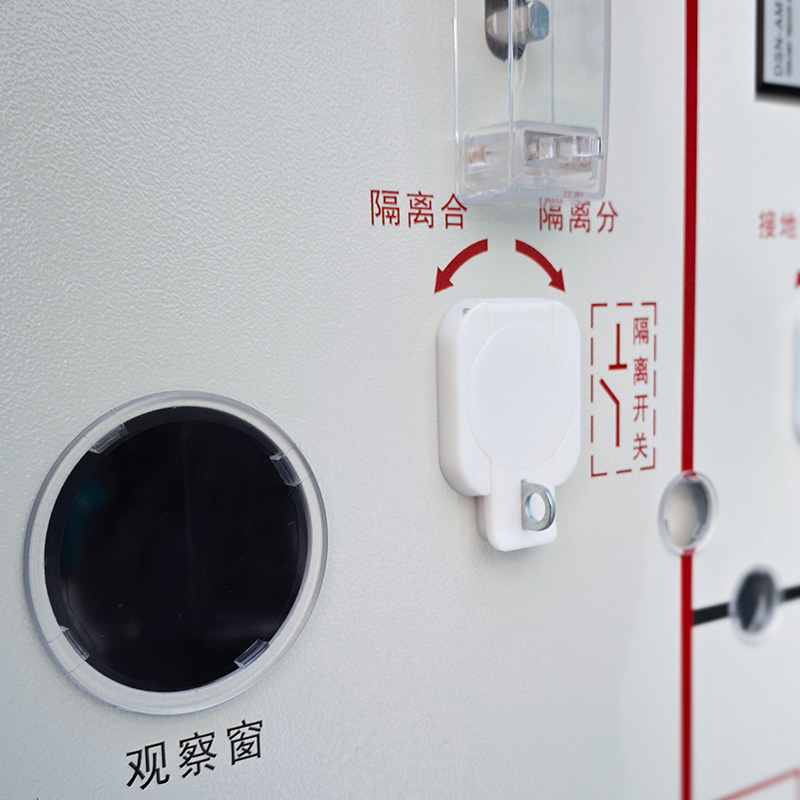

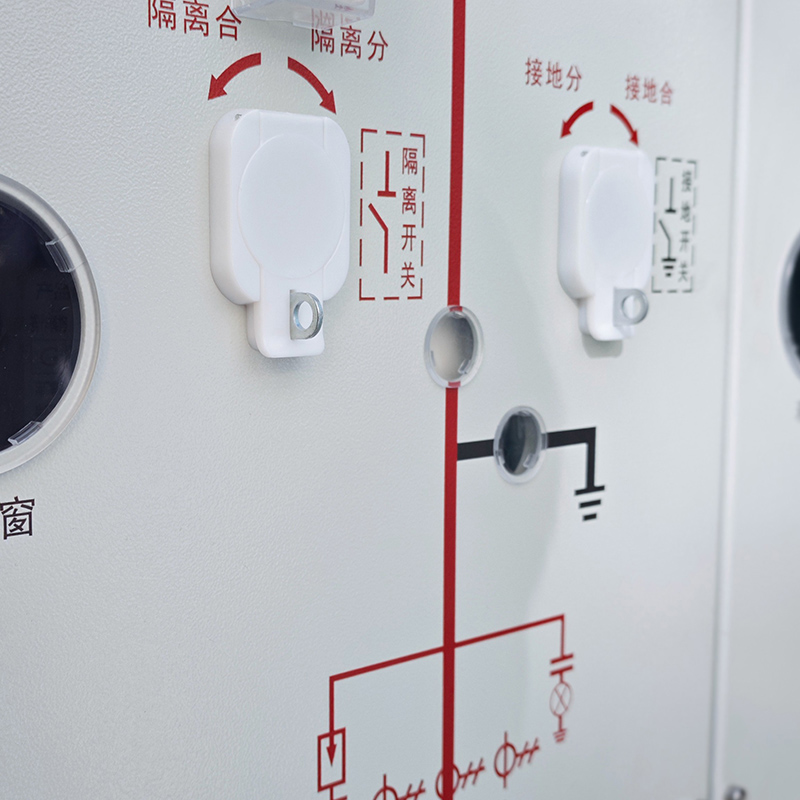

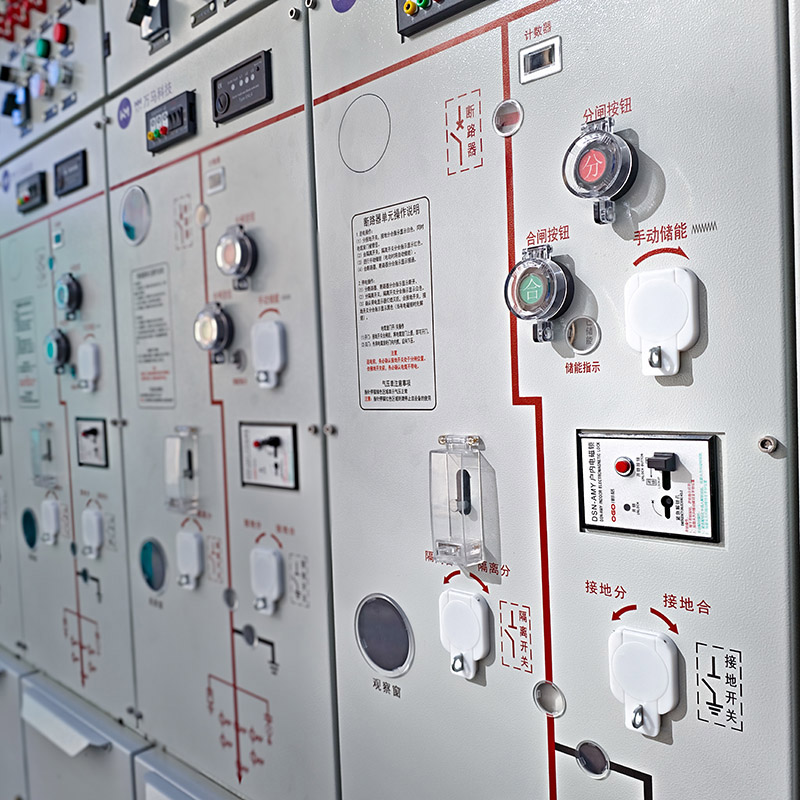

4. Il hérite d'un système complet de verrouillage mécanique à cinq prévention, permettant le verrouillage entre les interrupteurs de mise à la terre et les portes d'armoires, ainsi qu'entre les disjoncteurs et les sectionneurs, évitant ainsi les accidents causés par un mauvais fonctionnement. Le compartiment à gaz est également équipé d'un diaphragme antidéflagrant, permettant une libération rapide de la pression en cas de pression anormale, évitant ainsi la rupture de l'armoire. Le côté secondaire DTU adopte une conception entièrement de qualité industrielle, avec un niveau de compatibilité électromagnétique de classe V extérieure.  L'utilisation d'une alimentation de secours à supercondensateur remplace les batteries traditionnelles, évitant ainsi les problèmes de maintenance des batteries et garantissant le fonctionnement à court terme des fonctions de contrôle de base pendant les pannes de courant, améliorant ainsi la stabilité du système.

5. Le DTU centralisé prend en charge l'accès électromagnétique ou électronique aux transformateurs, avec une précision de mesure analogique atteignant la classe 0,2-0,5. Il peut collecter des données en temps réel telles que la puissance active et le courant homopolaire, permettant ainsi une mesure bidirectionnelle de la puissance active directe et inverse et de la puissance réactive à quatre quadrants, complétant ainsi avec précision les statistiques de perte de ligne. Certains produits utilisent également un échantillonnage haute fréquence à 128 points par cycle pour enregistrer complètement les données de forme d'onde avant et après les défauts, prenant en charge 64 cycles d'enregistrement de forme d'onde de défaut.
