Introduction

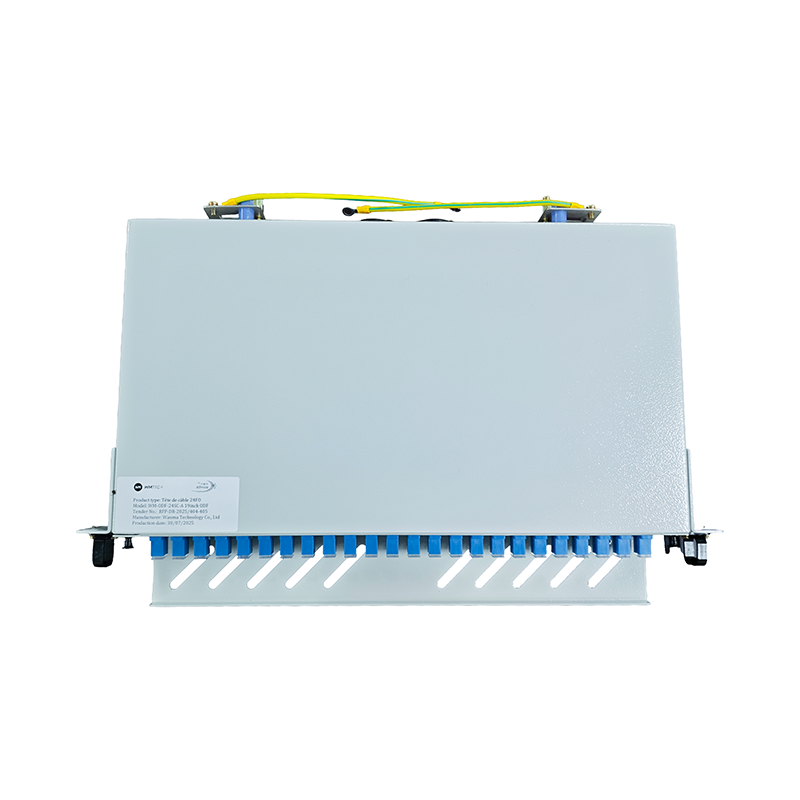

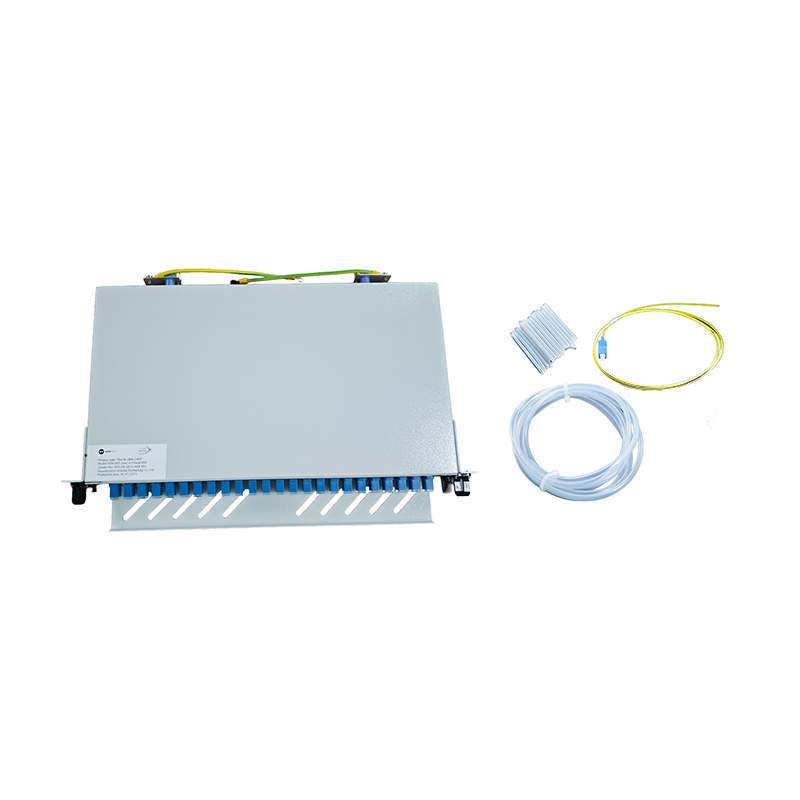

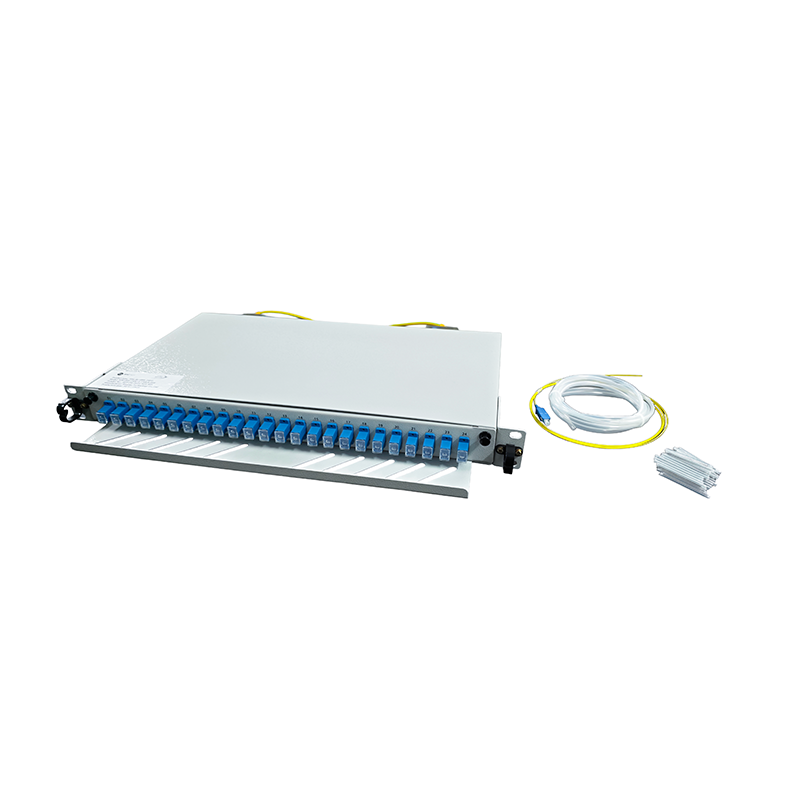

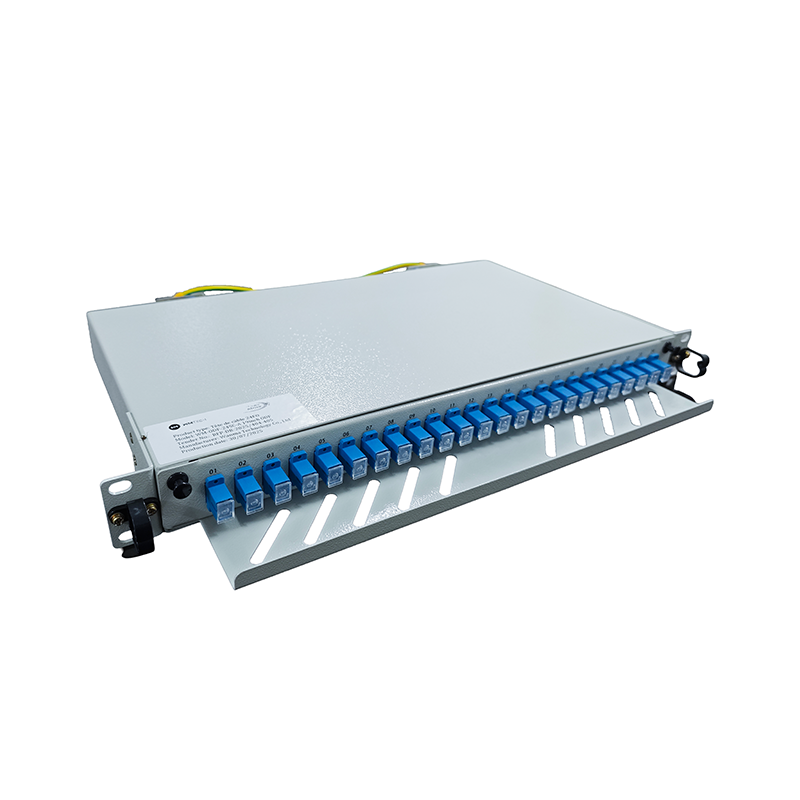

L'ODF standard WM-ODF-24SC est une unité de gestion de fibres haute densité et haute capacité qui intègre l'épissage et la distribution de fibres optiques. L'unité ODF a une capacité de 24 cœurs et une hauteur de 1U. Il peut être installé librement dans un rack ou une armoire standard de 19 pouces selon les besoins de l'utilisateur. L'unité ODF dispose d'une fonction de fixation de câble, d'une fonction de protection des fibres, d'une fonction d'épissure des fibres, d'une fonction de réglage des fils et d'une protection du noyau de fibre et de la queue de cochon. L'appareil est flexible dans sa configuration, facile à installer et à utiliser, facile à entretenir et facile à gérer.
Fonctionnalité

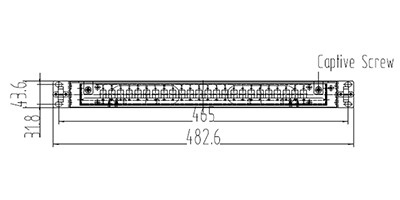

1. Taille de construction d'unité standard de 19 pouces, libre de s'insérer dans l'armoire du cadre de distribution.
2. Le panneau adaptateur et l'ODF sont fabriqués en matériau métallique, la surface est pulvérisée, belle et durable ; le plateau d'épissure et le guide-câble sont fabriqués en matériau PP, léger, flexible et durable.

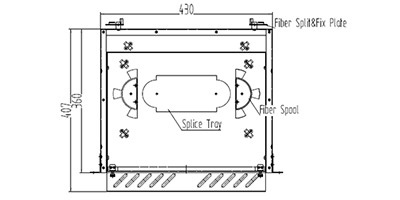

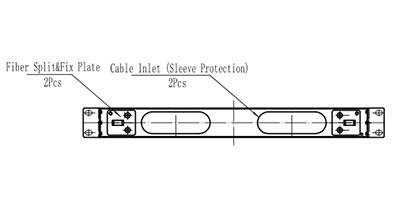

3. À l'arrière de l'unité ODF, il y a un trou d'entrée de câble et un dispositif de séparation et de fixation de câble optique ; le câble optique est introduit par l'arrière et ouvert, pelé et fixé, et épissé avec la queue de cochon dans le plateau d'épissure, et doit être terminé par les appareils ou l'utilisateur final s'il est appliqué.

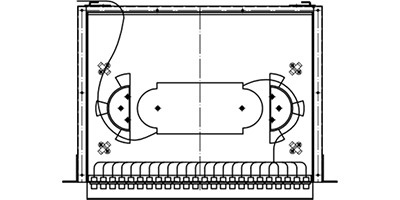

4. L'unité ODF adopte une structure de tiroir, qui peut être extraite lors de l'épissure et réinitialisée une fois l'opération terminée. Dans le même temps, le dispositif de type traction comporte un dispositif de limitation pour empêcher une extraction excessive et endommager la fibre optique.
5. L'adaptateur SC est disponible.
6. Applicable aux câbles à ruban, à faisceau et à noyau unique.
Condition de travail
Température de fonctionnement : -25℃～ 40℃
Température ambiante : -40℃～ 60℃
Température de stockage : -25℃～ 55℃
Humidité relative : ≤85 %（ 30℃）
Pression d'air : 70 Kpa～106 Kpa。
Paramètre technique
1. Longueur d'onde de travail standard : 850 nm, 1 310 nm et 1 550 nm
2. Perte d'insertion :≤0,3 dB
3. Perte de retour : PC≥40 dB, UPC≥50 dB, APC≥60 dB
4. Force électrique : ≥3 KV (DC)/1 min, pas de panne, pas d'arc.
5. Résistance d'isolation : ≥1000 MΩ/500V(DC)
6. Durée de vie d'insertion : 500 fois.
